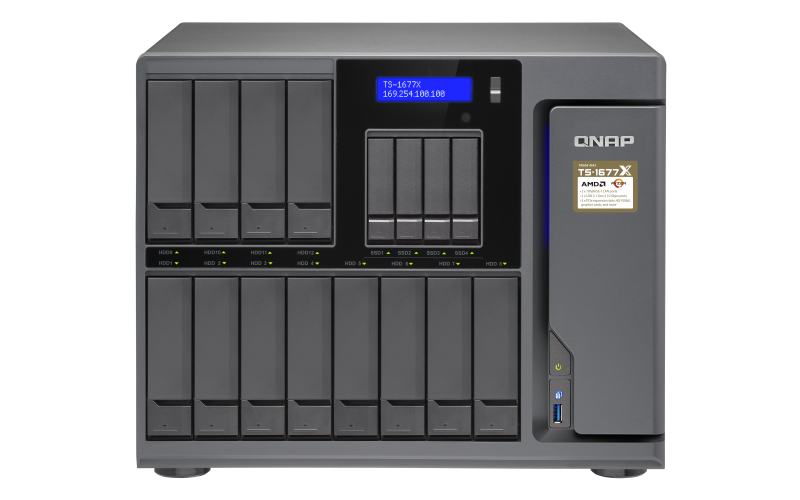

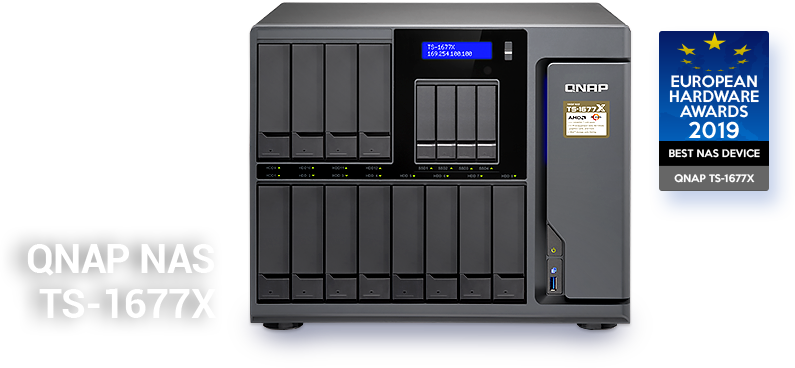

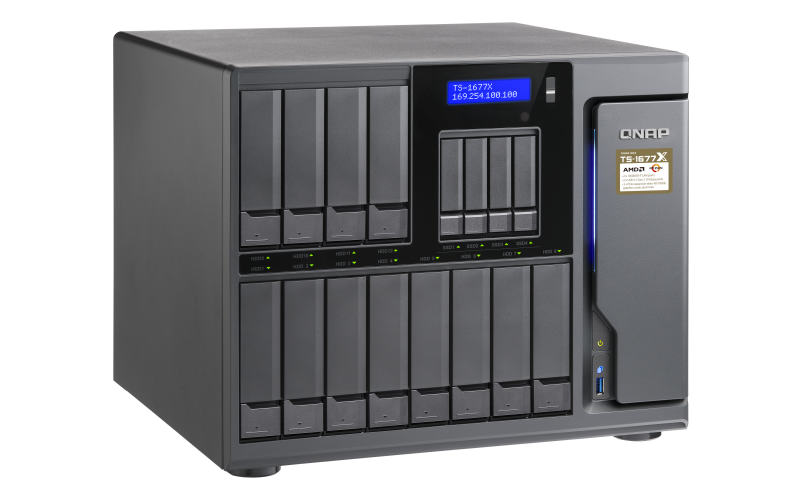

TS-1677X

型号选择

结合 GPU 高速运算，打造 AI 机器学习应用智能中心

未来，可以预见各类应用和服务都将在不同程度融合 AI 科技，TS-1677X 正是协助企业组织发展符合成本效益的 AI 应用大数据私有云存储解决方案。藉由 PCIe 扩充图形显卡，大幅推升处理庞大人工智能学习数据的运算性能；同时搭配「QuAI」人工智能开发者工具包来建立、训练与优化 AI 模式，让支持 12 颗 3.5 寸硬盘与 4颗 SSD 的大容量 TS-1677X 由数据存储一跃成为数据运算的智能中心，发掘更多智能服务应用和商业价值。

AMD Ryzen™ 处理器强大运算力，64 GB 超大内存

TS-1677X 搭载高性能 AMD Ryzen™ 多核心处理器，支持 AES-NI 加密加速，最高可达 64 GB DDR4 内存容量可让您完成更多工作。强大的运算能力与高频率，提供虚拟机运作最坚实的后盾，可同时运行多台虚拟机。对性能需求若渴的 VDI、测试和开发、私有云端和服务器虚拟化等商业应用，TS-1677X 强悍、多任务的实力，是您理想的选择。

2 x 10GbE Transfer

Read：2373 MB/s

Write：2224 MB/s

2 x 10GbE sequential throughput (64KB)

Read：2323 MB/s

Write：2185 MB/s

2 x 10GbE sequential throughput via encrypted volume (64KB)

测试于 QNAP 实验室，数据会因实际环境而有所不同。

测试环境：
NAS: TS-1677X-1700-16G with QTS 4.3.4
磁盘群组：RAID 5; 16 x Intel S3500 240GB SSDs (SSDSC2BB240G4), QNAP LAN-10G2SF-MLX 10GbE NIC

客户端 PC：
Intel® Core™ i7-6700 3.40GHz CPU; 32GB RAM; QNAP LAN-10G2SF-MLX 10GbE NIC; Windows® 10 64-bit; IOmeter 1.1.0 20 workers 1 outstanding, SMB throughput, 64KB, 30S ramp up time, 3M run time.

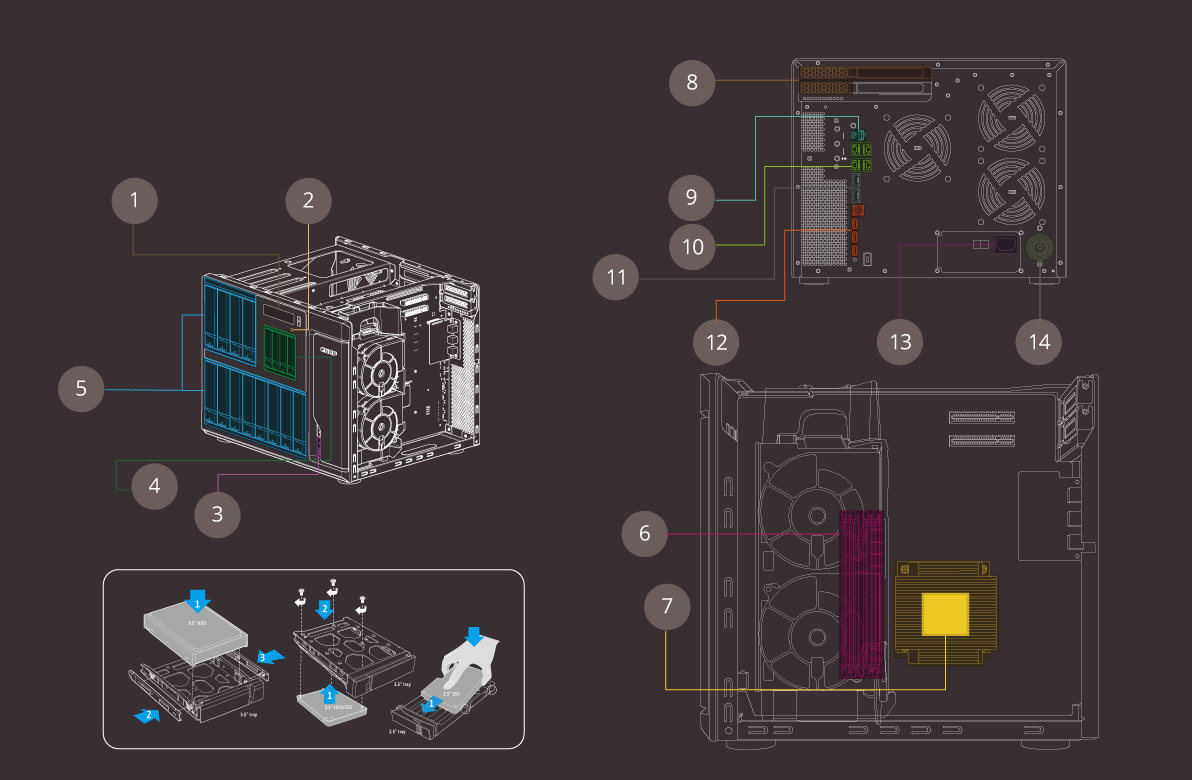

多 IO 接口、高扩充性硬件设计

TS-1677X 强劲的硬件配置，让系统整体运作性能更上一层楼，搭配弹性的扩充接口，满足多元化应用需求。

1、液晶屏幕状态显示
单色背光 LCD 面板，实时显示各类系统信息，帮助您随时掌握系统状况。
2、IR 红外线接收器
支持 QNAP RM-IR004 遥控器 (需选购)，搭配 PCIe 图形显卡可轻松遥控影音播放。
3、USB 单键备份
按下「Copy」键，可将 USB 外接式存储设备的文件立即备份至 NAS，亦或将文件由 NAS 存入外接设备中。
4、4 个 2.5 寸 SSD 专用端口
赋予系统自由调度 Qtier 自动分层存储与 SSD 快取功能。

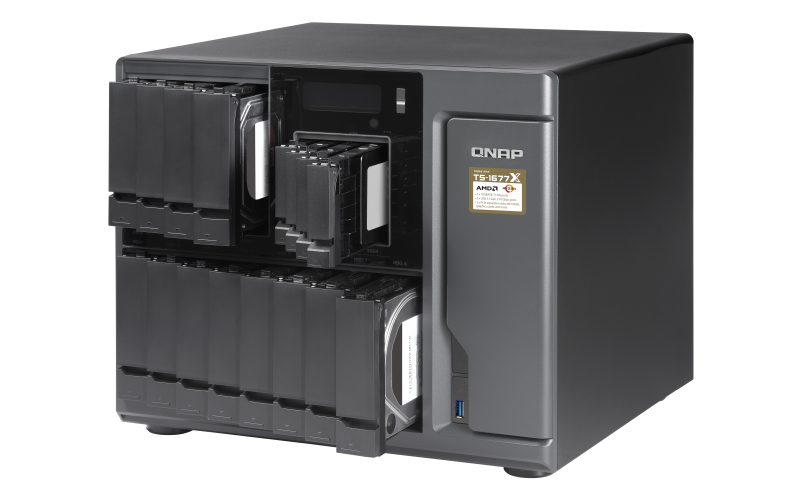

5、便利、快速的硬盘安装
2.5” SSD 专用托盘和 3.5” 硬盘托盘皆采用无须螺丝的卡扣式固定设计，硬盘安装方便又快速。所有硬盘托盘都有附上托盘扣锁，避免误动将硬盘抽出而导致数据毁损。
6、上达 64GB DDR4 内存
支持四个 DDR4 UDIMM 内存插槽，预载 4GB/8GB/16GB/64GB 内存。
7、AMD Ryzen™ 多核心处理器
采用 AMD 高性能 x86「Zen」核心架构，最高支持 Ryzen™ 7 1700 具备 8 核心与 16 线程 3.0 GHz 处理器，Turbo Core 上达 3.7 GHz。

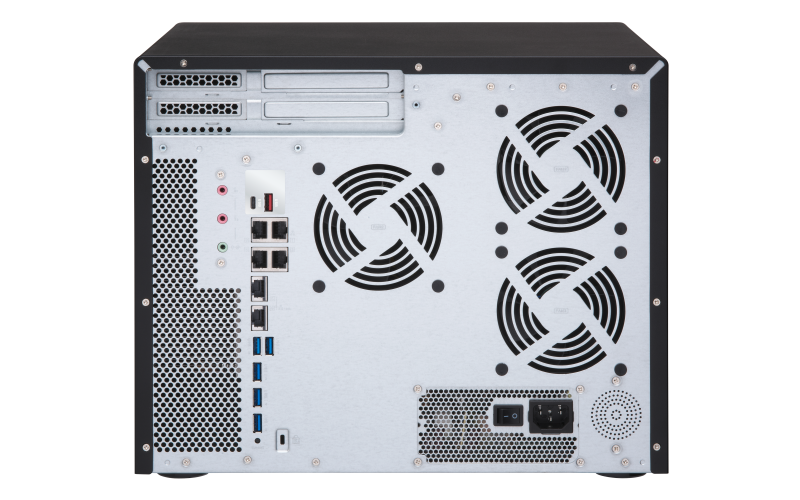

8、3 个 PCIe 高速扩展槽
可外接 10GbE/40GbE 网卡、图形显卡、USB 3.1 扩充卡，与 QM2 扩充卡。
9、USB 3.0 Type-A 和 Type-C 端口
高达 5 Gb/s 传输速度的高速科技；兼容 USB 3.0 与 USB 2.0 外接设备，无须额外转接；通过 USB 接口也可快速完成影音媒体等大文件传输，轻松存取。
10、4 个 Gigabit 网络端口
可做 Service Binding、Port Trunking 与 MPIO 配置。
11、2 个 10GBASE-T 网络端口
兼容既有 RJ45 接口的 CAT-5e 以上的网络线材，并支持 10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX 五速传输。
12、5 个 USB 3.0 Type-A 端口
可弹性链接外接式硬盘、USB 打印机或 UPS 不断电系统等装置。
13、550 瓦电源供应器
含 8-pin+6pin 显卡电源线。
14、1 个扬声器
让音乐直接输出；提供部分系统语音警示。

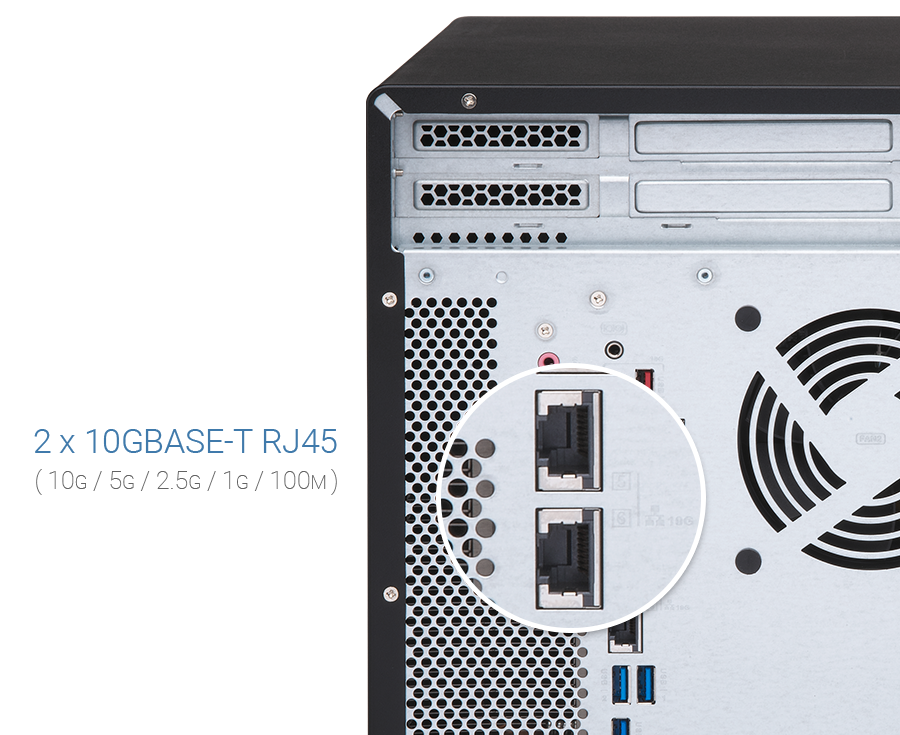

内建双 10GBASE-T 网络端口

除了内建 4 个 Gigabit 网络端口，TS-1677X 亦具备 2 个 10GBASE-T RJ45 网络端口，支持 10G/5G/2.5G/1G/100M 五种网速标准，满足企业组织多样化的带宽需求。

用 QNAP 10GbE 交换器升级高速网络协作环境，迅速又经济

QNAP 10GbE/NBASE-T™ 非网管型交换器，以突破性的低成本快速升级您的网络环境，在多人协作的工作环境中带来更高速、流畅的数据传输体验，让多个工作站可同时直接存取或在线编辑 TS-1677X 中的大型文件。对于网络环境中的 Windows®/Linux® 个人计算机，您可选购安装 QNAP 10GbE PCIe 网络扩充卡，为个人计算机新增 10GbE 功能，将整体网络架构升级为四通八达的高速环境。

PCIe 弹性扩充，满足多元存储应用

TS-1677X 配备三个 PCIe 插槽 (1 x PCIe 3.0 x8，1 x PCIe 3.0 x4，1 x PCIe 2.0 x4)，可依需求弹性配置多样扩充卡，让应用更广、效率更高。

•

• 10GbE/ 40GbE 网卡

  提升 NAS 性能密度，满足企业对虚拟化应用、大量档案存取、备份和复原等高带宽作业的需求。



•

• QM2 M.2 SSD/10GbE PCIe 扩充卡

  在 NAS 上扩充 M.2 SSD 快取或 10GbE (10GBASE-T) 网络传输，迅速优化 NAS 性能。

  注：当 QM2 卡和扩充显卡皆需使用 PCIe slot 1 时，两者只能择一安装于 NAS 中。



•

• 图形显卡

  提升 NAS 图像处理与 GPU 运算的加速需求，提供益于机器学习的高运算性能，并支持虚拟机 GPU Passthrough。

•

• 无线网卡

  搭配 WirelessAP Station 即可将 NAS 变成专属无线基台。NAS 的网络便直接通过无线网卡进行分享，让更多设备享有无线上网服务。

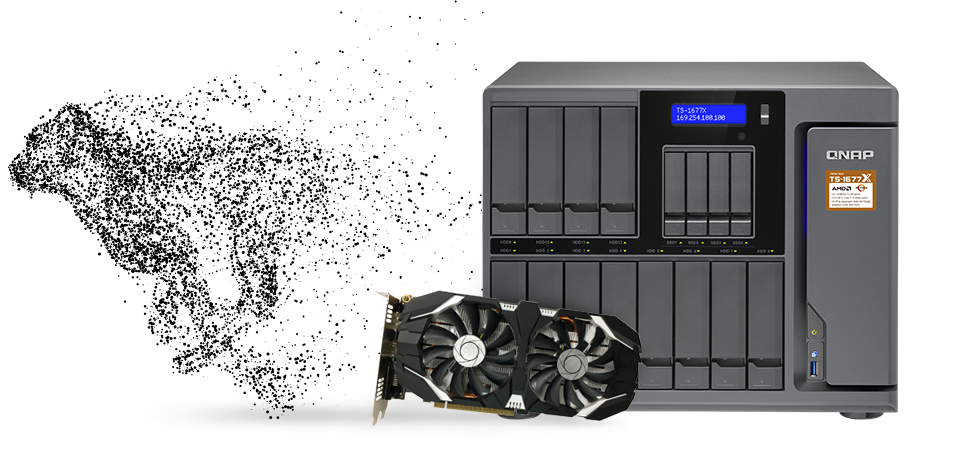

550 瓦电源供应器，充分提供扩充显卡电能
扩充显卡的图形处理单元 (GPU) 有强大的图形与浮点运算功能，TS-1677X 具备 PCIe 插槽可安装 AMD Radeon™ 或 NVIDIA® 图形显卡，并提供 550 瓦特 (Watt) 电源供应器满足高阶图形显卡额外所需要的电力，有效提升多项 GPU 运算的加速需求，包含：AI 机器学习分析大量数据、NAS 图像处理，以及虚拟机 GPU Passthrough，让应用不仅跑得动，更跑得顺。TS-1677X 内建 IR 接收器，安装图形显卡后，搭配 RM-IR004遥控器 (选购)，即可使用便利的 QButton 功能，迅速切换、观看喜爱的 NAS 影音。

注：
1. 550 瓦电源供应器附有高阶显卡的电源输入。
2. GPU 支持 QTS 应用仅适用于 NVIDIA 显卡；虚拟机 GPU Passthrough 则可使用 AMD 与 NVIDIA 显卡。
3. 当 Virtualization Station 虚拟机应用使用显卡时，系统将停止对 QTS 影片处理的支持。
4. TS-1677X 装置显卡最大可用空间尺寸：266 x 137 x 45 mm (含 Cable)。
5.查询扩充显卡 兼容性列表。

SSD 快取与自动分层存储，享受 24x7 全时存储加速

TS-1677X 提供 4 个 2.5 寸 SSD 快取专用端口，加速磁盘存取的 IOPS 性能，满足密集存取应用的性能需求。Qtier™ 自动分层存储服务让 2.5 寸 SSD 与大容量 SATA 硬盘存储空间达到最佳配置不间断，在提升系统性能之余，更兼具系统配置上的经济效益。最新 Qtier™ 2.0 智能感知 (IO Aware) 功能，可在 SSD 层模拟快取空间外，更可直接用来存放关键数据，让高价位 SSD 发挥最大价值，全面提升存储性价比。

聚集性能与稳定，企业精明之选

TS-1677X 支持许多卓越的企业功能，不仅极大化管理效率与性能，更重要的是，确保稳健不中断的服务。

• RAID 50/60

  对于时常采用 10-bay 以上 NAS 的企业组织，RAID 50/60 不仅提供较 RAID 5/6 更强的数据保护，亦比 RAID 10 保有更多的可用容量。此外，RAID 50/60 若以 SSD RAID 做配置，对于随机写入性能将带来显著的提升，提供专业影音串流与数据库等使用情境绝佳的配置选择。

• iSER

  TS-1677X 支持 iSER (iSCSI Over RDMA) 协议，搭配特定 10GbE/40GbE SFP+ 网卡，可大幅提升传输性能，为您通过虚拟化建立的大型商务应用程序或虚拟化桌面，提供更出色的存取性能。

  集中管理

• QRM+ 专为 IT 管理人员所设计，由单一平台进行侦测、对应、监控和管理网络中所有 Windows®、Linux® 与 IPMI 装置，并自动建立网络拓朴图表，启动可视化的营运智慧。



• 区块层级 iSCSI LUN 配置更适合虚拟化存储

TS-1677X 支持 iSCSI 区块层级 LUN 配置，相较于文件层级 LUN 配置可享有更稳定、更低干扰的使用环境；并支持 VMware®、Citrix®、Microsoft® Hyper-V®、Windows Server® 2012 R2 与 Windows Server® 2016 虚拟化应用，提供高性能、高稳定及高经济效益，满足虚拟化环境存储的需求。TS-1677X 支持 VMware VAAI 及 Microsoft ODX，可分别卸除 ESXi 以及 Hyper-V 虚拟主机负荷以增进系统运作效率；亦支持 QNAP vSphere Client plug-in 和 QNAP SMI-S provider，虚拟化应用的管理效率因而大幅提升。

HBS 3

来源端重复数据删除 QuDedup 技术，大幅降低备份及还原时间。

VJBOD Cloud

云端虚拟扩充柜无缝连接本地应用数据至公有云对象存储空间，企业存储空间配置更加灵活。

HybridMount

结合 NAS 本机快取功能，让存取云端档案就像在区网内操作般顺畅！

QuMagie

更直觉、流畅的照片管理！自动整理 NAS 中的照片，结合 AI 演算自动分类及更强大的搜寻机制。

打造可负担的 Fibre Channel SAN 环境

添购新的Fibre Channel SAN 存储设备价格昂贵，现在您有更划算的选择。QNAP NAS支持多款光纤信道 (Fibre Channel，FC) 卡，包含：Marvell® QLogic、ATTO® Celerity™ 及 QNAP 品牌 FC 卡。在 TS-1677X 上安装 FC 卡，将其设定为目标模式 (Target Mode)，即可将 TS-1677X 加入既有的 SAN 环境作为存储装置，还可同时享有 QNAP NAS 的快照保护、Qtier™ 自动分层存储、SSD 快取加速及更多进阶功能。此外，LUN Masking (LUN 遮蔽) 与 Port Binding (端口聚合) 功能更为您的数据提供多一层的安全保护。

运行虚拟机与软件容器，一机多系统

Virtualization Station (虚拟机工作站) 和 Container Station (软件容器工作站) 引领全方位的混合虚拟应用解决方案。无论您的需求为何，皆可依靠 QNAP 完整的虚拟化应用支持。为您的虚拟化需求挑选合适的部署策略，也可以很简单！

•

• Virtualization Station

  您可在 TS-1677X 上运行 Windows®、Linux®、UNIX®、Android™ 及 vQTS 等多种虚拟机 (Virtual Machine)，并通过浏览器或 Virtual Network Computing (VNC) 联机管理虚拟机。企业组织可利用 NAS 上的多个虚拟机执行不同的服务器应用。



•

• Container Station

  您可同时享有 LXC 与 Docker® 两项轻量级虚拟化方案，运行 Ubuntu®、Debian®、Fedora® 等虚拟机，并从 Docker Hub® 在线市集下载来自全球各地数以千计的应用程序，更可弹性汇入/导出软件容器与设定存取权。

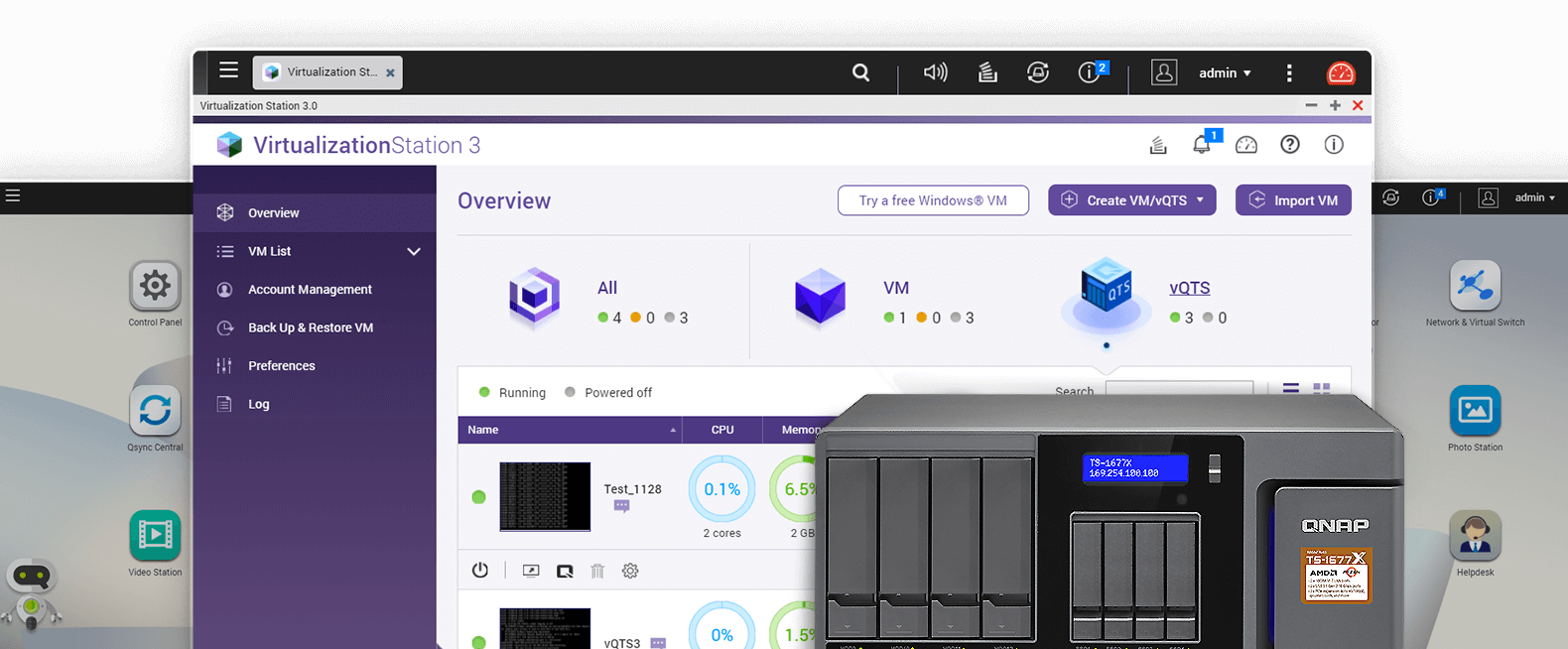

建立多个虚拟 QTS 系统，虚实并进

vQTS 基于 Virtualization Station (虚拟机工作站) 架构来运行虚拟化的 QTS 系统，达成资源区隔以及弹性部署多租户环境与应用程序等好处，省电、省成本、更省空间。您可在 TS-1677X 上建立多个独立运行的 QTS 系统，弹性分配给不同部门、不同群组各自独立使用，区隔权限与应用环境，彷佛拥有多台 NAS，让企业 IT 虚实并进，提升管理和应用弹性。

注意：TS-1677X-1200-4G 机种不支持 vQTS

健全您的备份策略，万无一失

QNAP 提供可靠、弹性的备份与灾难复原解决方案，协助企业组织兼顾成本效益，高效率完成例行的数据备份任务。

•

• Windows® 和 Mac® 备份

  利用免费的 QNAP NetBak Replicator 备份工具备份/还原 Windows® 笔电或桌机内的数据；通过 Time Machine® 支持完成 Mac® 装置的备份任务。一切就是那么简单、快速又方便。



•

• Hybrid Backup Sync (混合型备份与同步中心)

  整合数据备份、复原与同步三大功能 (透过 RTRR、rsync、FTP、CIFS/SMB 协议)，帮助您轻松将 TS-1677X 中的数据再备份或同步到另一台 QNAP NAS、远程服务器、或云端备份空间，集中管理备份及灾害复原计划。



•

• Volume 和 LUN 快照

  快照 (Snapshot) 是保护 NAS 数据的重要利器，可快速还原大量数据，更通过区块层级 (Block-based) 运作，在加密勒索软件危机四伏的网络环境中，带来可靠的保障。TS-1677X 支持单一 Volume/LUN 各最多 256 个版本数量，整机最多 1,024 个版本数量。



•

• 虚拟机备份

  TS-1677X 提供大容量存储空间、高性能与多元整合的虚拟化应用，支持主流第三方虚拟化解决方案，并提供快照功能，可将虚拟机的系统状态完整记录下来，是您备份虚拟机的绝佳选择。



完美的 Roon 音乐中心，释放您的音乐魂

Roon 是一套专门为音乐爱好者设计的管理软件，会自动搜索 NAS 里所有的音乐收藏并汇集于Roon 数据库中，搭配 Roon Apps 即可遥控多媒体串流至各个兼容设备上播放，打造多房串流环境。TS-1677X 的 App Center 提供 Roon Server 应用程序，搭配高性能处理核心运算、大存储空间以及 SSD 快取支持，卓越性能让 Roon 音乐串流体验更加流畅，是身为音乐爱好者的您打造 Roon 音乐中心的最佳选择。

QVR Pro 监控应用，守护环境安全

QNAP 新一代 QVR Pro 安全监控方案，可让您在 TS-1677X 上建立独立监控环境，并享有 NAS 的高可扩充存储空间。摄摄像头管理、录像空间规划、实时监控，及录像回放都变得更加容易。您可通过 QVR Pro Client 手机 App 随时查看，也可使用 USB 视频摄像头搭配 QUSBCam2 应用程序，将 USB摄像头变成 ONVIF 网络摄像头般使用。透过 QVR Pro 接口将 USB 视频摄像头加入监控系统，轻松录像存储并回放，让您以经济实惠的预算，打造安全的监控系统。

*实际支持的最高摄影机频道数取决于 NAS 型号、网络配置及摄影机设定。

• 5,000+ 支compatible IP cameras
  8路free IP camera channels
  128路max. IP camera channels
  QUSBCam2record from USB webcams

•

更多丰富的生产力应用程序

•

• DJ2 Live

  通过 NAS 私有云进行直播，并将画面串流至公有云平台同步播放 (包含 Facebook®、YouTube®、及其他支持 RTMP 协议之平台)。



•

• Q’center

  让 NAS 成为一台中央管理系统，集中管理分布于不同地点的 QNAP NAS，集中设定固件更新与维护等系统管理工作。



•

• QIoT Suite Lite

  结合 QNAP NAS 的安全性与大容量，提供 IoT 私有云解决方案。通过简单三步骤，迅速完成 IoT 开发应用。



•

• Browser Station

  建立远程联机时毋须复杂的 VPN 跳板设定，通过 NAS 打破地域限制，顺利地直接存取局域网络的网络资源。



•

• QmailAgent

  集中管理、迅速切换不同邮件账号来查看邮件内容，备份所有信件于 NAS，同时捍卫邮件安全与个人隐私。



•

• Qsirch

  提供全文检索功能，以关键词和多种筛选条件，迅速搜索 NAS 中的图片、音乐、影片、文件以及电子邮件。



高效经济、弹性扩充存储空间

当容量不足时，您需要更多的存储空间。QNAP 提供多种存储扩充方式，满足与日俱增的数据存储需求和弹性的预算配置。

•

• 使用 VJBOD

  透过 VJBOD (Virtual JBOD) 网络虚拟存储扩充柜进行容量扩充，最多可连接 8 台远程 NAS，挂载为 TS-1677X 的虚拟硬盘。



•

• 更换容量更大的硬盘

  毋须停机，您可在线以大容量的硬盘取代原先小容量的硬盘，顺利升级NAS容量。



•

• NAS 系统迁移

  您也可将原有的 NAS 硬盘迁移到支持更多硬盘数量的 NAS 中，同时保留所有数据，无损完成系统升级。



•

• 串接 QNAP 存储扩充设备

  TS-1677X 可连接至多 2 台 UX-800P 或 UX-500P、或 4 台 REXP-1000 Pro 存储扩充设备。QTS 存储与快照总管帮助您轻松管理 NAS 容量扩充作业。
