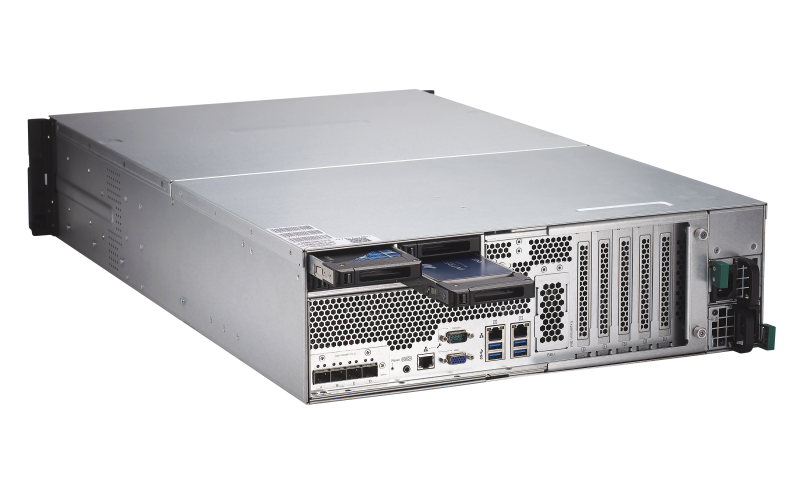

TDS-16489U R2
新一代 TDS-16489U R2 一机满足虚拟机运行与运算存储需求，更强势升级为双系统 NAS － 您可以透过 QES 操作系统来部署高效、可靠、稳健的企业关键任务存储系统；或选择安装 QTS 操作系统以享有丰富应用的存储环境，或作为应用服务的运算平台 (例如：Microsoft® Exchange Server、Microsoft® SQL Server®、Active Directory Windows Server®)。无论是文件服务器、虚拟服务器、桌面虚拟化、中型数据库、在线视讯串流、数字监控存储，文件备份及异地备援等企业需求，展现高性价比的双处理器双系统 TDS-16489U R2 是您理想的选择。
-
-
PCIe 扩充 40GbE/25GbE/10GbE 网卡、Fibre Channel 扩充卡或 GPU 扩充卡，增添应用效能。
-
-
QES 具备预防静态数据损毁的自我修复能力 (Self Healing)，可针对所有数据区块进行 Checksum 校验，并自动修复错误的区块。
-
-
QES 支持实时重复数据删除和数据压缩，可节省实际存储空间并加速数据存取。
-
-
QES 提供近乎无限的快照与 SnapSync 快照同步，协助企业在短时间内建立复原计划。
-
-
完善的虚拟化存储应用。QTS 可运行虚拟机与软件容器；QES 更支持 OpenStack® 区块存储。
-
-
QTS 支持软件定义的 SSD 外挂预留空间解决「写入掉速」的问题，可维持 SSD 效能高表现，有助于数据库等高 IOPS 需求的应用。
型号选择
|
TDS-16489U-SE1-R2 |
TDS-16489U-SE2-R2 | TDS-16489U-SF2-R2 | TDS-16489U-SF3-R2 |
双 Intel® Xeon® E5-2620 v4 八核心 2.1 GHz 处理器 (超频可达 3.0 GHz)，64 GB DDR4 内存 (8 GB x 8) |
双 Intel® Xeon® E5-2620 v4 八核心 2.1 GHz 处理器 (超频可达 3.0 GHz)，128 GB DDR4 内存 (16 GB x 8) |
双 Intel® Xeon® E5-2630 v4 十核心 2.2 GHz 处理器 (超频可达 3.1 GHz)，128 GB DDR4 内存 (16 GB x 8) |
双 Intel® Xeon® E5-2630 v4 十核心 2.2 GHz 处理器 (超频可达 3.1 GHz)，256 GB DDR4 内存 (32 GB x 8) |
双 Intel® Xeon® E5 处理器带来双倍运算力
专为数据中心打造的 TDS-16489U R2 高规搭载两组效能 Intel® Xeon® E5-2600 v4 多核心处理器，四通道 DDR4 2133MHz RDIMM/LRDIMM 内存可扩充至 1 TB (共 16 DIMM 插槽)，支持 12Gbps SAS 硬盘，提供极致的数据传输与效能表现。TDS-16489U R2 提供双倍的高运算效能，顺畅运作需要大量系统资源的任务及应用 (例如：虚拟化、影像监控、影音串流等)，提升多任务处理效率，更可帮助企业组织驾驭大数据巨量分析。
高规硬件设计，强悍、可靠、创新
1、双 Intel® Xeon® E5 处理器
提供巨量资料运算效能，可更快处理复杂、高需求量的工作和应用。
2、4 信道 DDR4 RDIMM/LRDIMM 内存
共 16 支内存插槽，一次安装四的倍数的内存以获得效能，可扩充至 1 TB内存容量。
3、3 颗 SAS 12 Gb/s 控制器
提供更充分的带宽资源，让每一颗硬盘存取数据更加快速，效能与稳定性表现更加出色。
4、4 个 2.5 吋 SSD 专用端口
支持 SSD 快取，可有效加速磁盘存取的 IOPS 效能。亦为 QES 系统槽。
5、IPMI 模块智能型系统管理
IPMI 独立于操作系统之外自行运作，只要 TDS-16489U R2 接上电源，即便处于关机状态，仍能远程管理系统。IPMI 提供网页式管理接口，支持远程电源控制、硬件组件感测监控 (如：CPU 温度、风扇速度、电流等) 与提供硬件事件纪录。
6、4 个 10GbE SFP+ 网络端口
支持 10GbE 高速网络环境，可充分满足企业对虚拟化应用、大量档案存取、备份和复原等高带宽作业的需求。
7、4 个 PCIe 插槽
可安装 40GbE/25GbE/10GbE 网络扩充卡、GPU 扩充卡、QM2 扩充卡、Fibre Channel 扩充卡*，或 12Gb/s SAS HBA，提供较大的应用扩充弹性。
*注：Fibre Channel 支持于 QTS 4.4.1 以上版本提供；QES 暂不支持
一套硬件兼容 QES 或 QTS 双操作系统，弹性而多元
TDS-16489U R2 提供双操作系统选择的弹性，企业可依据不同时期的应用需求，灵活的调度 NAS 操作系统。
| QES QNAP Enterprise System |
QTS QNAP NAS System |
|
|---|---|---|
| 操作系统核心 | FreeBSD | Linux |
| 文件系统 | ZFS | Ext4 |
| CIFS/FTP/NFS/iSCSI | 有 | 有 |
| 快照上限 | 65535 | 1024 |
| 异地灾难备援 | SnapSync | Snapshot Replica |
| 重复数据删除 | 有 | 来源端地去重复化技术 (Hybrid Backup Sync 3.0) |
| 实时数据压缩 | 有 | 无 |
| 静态数据修复 | 有 | 无 |
| Qtier (Auto Tiering) | 无 | 有 |
| 应用服务 (Virtualization Station、网页服务器、多媒体服务等) |
无 | 有 |
| App Center | 无 | 有 |
| 建议应用环境 | • 作为关键任务的高可靠存储设备。 • 作为 QNAP Enterprise ZFS NAS 双控制器主机的备援机。 |
• 利用 Qtier 与 SSD 建置高性价比的高速存储系统。 • 运行虚拟机和软件容器，发展多元虚拟化应用。 • 使用各种应用服务，例如：网页服务器、VPN 服务器、FTP 服务器等。 |
注意：
1. QES 与 QTS 操作系统仅能择一安装。
2. 若需更换操作系统，请务必妥善备份所有重要数据。系统重新安装后，数据将无法保存。
PCIe 弹性扩充，应用更广
TDS-16489U R2 配备四个 PCIe 插槽 (3 x PCIe Gen3 x8，1 x PCIe Gen3 x16)，可依您的需求弹性配置多样扩充卡，让应用更广、效率更高。
-
40GbE/25GbE/10GbE 网卡
升级 NAS 高速传输，满足虚拟化应用、串流视讯、大量档案存取、备份和复原等高带宽作业的需求。安装 Mellanox® SmartNIC 网络扩充卡还可支持 iSER 卸除能力。
Fibre Channel 扩充卡
-
建立 Fibre Channel SAN，针对大量数据传输或高 IOPS 的应用和工作流，提供高速、可靠、安全的存储环境。
注：Fibre Channel 支持于 QTS 4.4.1 以上版本提供；QES 暂不支持。 -
QM2 扩充卡
扩充 M.2 SATA 或 NVMe SSD，启用快取功能，迅速优化 NAS 效能。
GPU 扩充卡
-
提升 QTS 操作系统图像处理、播放转文件和 AI 运算的加速需求，更支持 GPU Passthrough 应用，强化虚拟机显示效能。
12 Gb/s SAS HBA
QES 效能稳健，专为高端企业 IT 需求而打造
采用注重数据完整性 (Data Integrity) 的 ZFS 文件系统，以数据安全与系统稳定为最优先考虑，满足企业对高效能、高稳定的数据备份需求。
QES 支持数据重复删除与压缩，打造 VDI 的舒适环境
同时存放大量相同操作系统及应用程序的远程虚拟桌面 (VDI) 应用，数据重复性动辄高达 90% 以上。TDS-16489U R2 安装 QES 操作系统，可藉由区块层级 (Block-based) 的重复数据删除 (Data Deduplication) 机制，大幅节约所需要的实际容量；实时数据压缩 (Inline Compression) 则有助于降低后端存储的实际 I/O 负载，进而获得存取加速效果。大幅精简后的虚拟桌面操作系统档案，因而更容易被快取，减少磁盘存取，效能显著提升。若将 TDS-16489U R2 配置快闪 (Flash) 存储，数据重复删除与压缩则可让单位空间存储更多数据，打造高速而最具容量经济效益的快闪存储方案。
QES 提供近乎无限的快照与快照同步，加速异地备援
QES 支持 iSCSI LUN 与共享文件夹的快照，快照数量高达 65,535 份 (假设每小时拍 1 张快照，一天 24 张，可维持 7 年不用删除！)。建立的快照可透过区块层级 SnapSync 快照同步功能备份至远程，当灾难发生时，全面且效率的快照同步可让企业短时间内在异地机房快速重启运行中的重要服务。
整合 VMware SRM
QES 的 SnapSync 技术整合 VMware Site Recovery Manager (SRM)，提供高端企业级虚拟化环境的远程备援与灾难复原解决方案。透过 Storage Replication Adapter (SRA) 插件，可将 VMware SRM 在备份虚拟机时进行的运算卸除到存储设备端实作，大幅减轻 ESXi 虚拟主机的负荷。
远程备援，数据还原不中断
QES 的快照服务运用 Copy-on-Write 技术，拍摄快照近乎实时，且不影响数据的写入。藉由 SnapSync 的差异备份，加速异地备援。SnapSync 同样支持实时重复数据删除及压缩，进行同步前，来源端 TDS-16489U R2 先进行重复数据删除，再压缩 Metadata，大幅降低同步备份的数据量，减轻网络带宽需求。
Enterprise ZFS NAS更佳的备份机
安装 QES 操作系统的 TDS-16489U R2，可藉由 SnapSync 快照同步功能成为 QNAP 双控制器 Enterprise ZFS NAS 系列经济、有效率的备援方案。当 Enterprise ZFS NAS 无预警发生故障，所有备份至 TDS-16489U R2 中的数据可以立即就地还原，所有服务也可以快速在 TDS-16489U R2 重新上线运作，让 RTO (Recovery Time Objective) 与 RPO (Recovery Point Objective) 缩小化。如此一来，能有效避免因等待 Enterprise ZFS NAS 修复后再将数据由 QTS NAS 或 rsync 服务器还原期间所造成的服务中断。
QES 为 OpenStack Ready，弹性整合商业化的云端存储平台
QES 支持 OpenStack® 云平台运算的 Cinder 区块存储及 Manila 共享文件夹服务。藉由 QNAP Cinder Driver 驱动程序，可提供给虚拟机区块层级存储空间，不但加速虚拟机部署、强化透过 iSCSI 存取虚拟机映像档的效率，更便于整合商业化的云端存储平台。
QTS 与时俱进，引领高速连网时代
适合弹性布署虚拟化，具备应用程序的扩充性，且支持自动分层分区，让存储效能优化。
HBS 3
来源端重复数据删除 QuDedup 技术，大幅降低备份及还原时间。
VJBOD Cloud
云端虚拟扩充柜无缝连接本地应用数据至公有云对象存储空间，企业存储空间配置更加灵活。
HybridMount
结合 NAS 本机快取功能，让存取云端档案就像在区网内操作般顺畅！
QuMagie
更直觉、流畅的照片管理！自动整理 NAS 中的照片，结合 AI 演算自动分类及更强大的搜寻机制。
打造可负担的 Fibre Channel SAN 环境
添购新的Fibre Channel SAN 存储设备价格昂贵，现在您有更划算的选择。QNAP NAS支持多款光纤信道 (Fibre Channel，FC) 卡，包含：Marvell® QLogic、ATTO® Celerity™ 及 QNAP 品牌 FC 卡。在 TDS-16489U R2 上安装 FC 卡，将其设定为目标模式 (Target Mode)，即可将 TDS-16489U R2 加入既有的 SAN 环境作为存储装置，还可同时享有 QNAP NAS 的快照保护、Qtier™ 自动分层存储、SSD 快取加速及更多进阶功能。此外，LUN Masking (LUN 遮蔽) 与 Port Binding (端口聚合) 功能更为您的数据提供多一层的安全保护。
注：Fibre Channel 支持于 QTS 4.4.1 以上版本提供；QES 暂不支持
QTS 支持完善虚拟化应用，精省高效率
企业服务器虚拟化
利用 Virtualization Station 建立多个虚拟机来运行不同应用服务的运算平台，例如：Microsoft® Exchange Server、Microsoft® SQL Server®、Active Directory Windows Server®。大数据分析相关的软件，如 Apache™ Hadoop® 或是 Apache Spark™，也可以虚拟机或软件容器的方式直接在 TDS-16489U R2 上运作。
虚拟化存储
TDS-16489U R2 支持 VMware®、Citrix®、Microsoft® Hyper-V® 与 Windows Server® 2016 虚拟化应用；支持 VMware VAAI 及 Microsoft ODX 可分别卸除 ESXi 以及 Hyper-V 虚拟主机负荷以增进系统运作效率；亦支持 QNAP vSphere Client plug-in 和 QNAP SMI-S provider，大幅提升虚拟化应用的管理效率。
QTS 健全您的备份策略，万无一失
QTS 提供可靠、弹性的备份与灾难复原解决方案，协助企业组织兼顾成本效益，高效率完成例行的数据备份任务。
-
Hybrid Backup Sync
整合数据备份、复原与同步三大功能，将 TDS-16489U R2 中的数据再备份或同步到另一台 QNAP NAS、远程服务器、或云端空间。新版 Hybrid Backup Sync 3.0 更支持来源端的重复数据删除、多版本备份，以及 TCP BBR，让数据备份效率更加乘。
-
-
磁盘区和 LUN 快照
-
快照 (Snapshot) 是保护 NAS 数据的重要利器，可快速还原大量档案，更透过区块层级 (Block-based) 运作，在加密勒索软件危机四伏的网络环境中，带来可靠的保障。TDS-16489U R2 支持单一 Volume/LUN 各可多达 256 个版本数量，整机可多达 1,024 个版本数量。
-
QTS 让消费级 SSD 也能享有媲美企业级 SSD 的较高效能与寿命
SSD 价格不再高不可攀，即使是小型办公室或中小企业也可轻松配置，让 NAS 应用更快速流畅。QTS 支持于 RAID 层级配置 SSD 外挂预留空间 (Over-provisioning，简称 OP) 的功能，让您依应用需求再弹性增加 SSD OP 预留空间 (1% ~ 60%)，进一步提升 SSD 效能及耐用性，同时也能延长硬盘使用寿命，让 SSD 性价比更高！无论文件备份、虚拟化、或影音编辑等应用，都更加快速而流畅。
| 使用情境 | 文件服务器 | 网站、应用、虚拟化存储服务器 | 共同编辑、影像作业工作站 | 监控、多端 Log、备份服务器 | 企业关键数据库 |
|---|---|---|---|---|---|
| SSD 部署类型 | Qtier | Qtier | SSD 读写快取 | SSD 唯写快取 | SSD RAID |
| SSD RAID 类型 | RAID 6 | RAID 10 | RAID 5 | RAID 10 | RAID 10 |
| SSD 外挂预留空间配置 | 10% | 20% | 20% | 30% | 30% |
用 QVR Pro 影像监控应用打造缜密的安控网络
QTS 提供 QVR Pro 影像安全监控解决方案，免费提供 8 个摄影机频道，企业组织可再购买授权将摄影机频道数量弹性扩充至高达 128 个频道*，打造更安全、缜密的监控部署。QVR Pro 支持市面上超过 5,000 台型号网络摄影机，包含所有具备标准鱼眼影像的网络摄影机。相较于传统摄影机，QVR Pro 针对鱼眼摄影机打造了多样独步业界的进阶功能，如：允许单台鱼眼摄影机影像同时建立 9 个独立还原区域，以及支持跨平台的鱼眼摄影机影像硬件加速。您只需部署较少量的鱼眼摄影机即可全面环视，以精省的预算打造滴水不露的安控网络。
*实际支持的摄影机频道数取决于 NAS 型号、网络配置及摄影机设定。
